Начиная с версии GIS 6.1.5.3, добавлена возможность отображения и редактирования земельных участков в разных системах координат. Такая функция предоставляет возможность совмещать на карте земельные участки из разных систем координат. При этом земельные участки не преобразуются, а остаются в той системе, в которой были созданы ранее.
Для использования данной возможности необходимо выполнить следующие действия:
Теперь рассмотрим подробнее каждое действие, необходимое для отображения всех участков в одной системе координат.
„ПАРАМЕТРЫ ЗЕМЕЛЬНОГО УЧАСТКА”

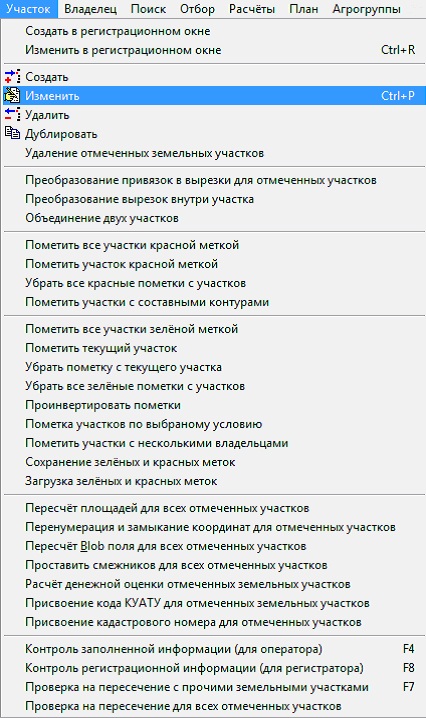

Изменение земельного участка в окне „Земельные участки”, одним из способов:
Выбрав изменение земельного участка, одним из вышеописанных способов, перед Вами откроется окно „Изменение параметров земельного участка”. Перейдите на закладку „Параметры”, где хранится информация о съёмке и обработке данных.
Для корректного отображения земельного участка в окнах „Камеральные функции” и „Карта”, обязательно необходимо выбрать значение для параметра „Проекция”, соответствующее выбранному земельному участку. Также нужно выбрать корректные значения для параметров „Система координат” и „Параметры системы координат”, правда, эти параметры используются только для формирования обменных файлов Xml и In4.
Выбрав значение проекции нажмите кнопку „Сохранить”.

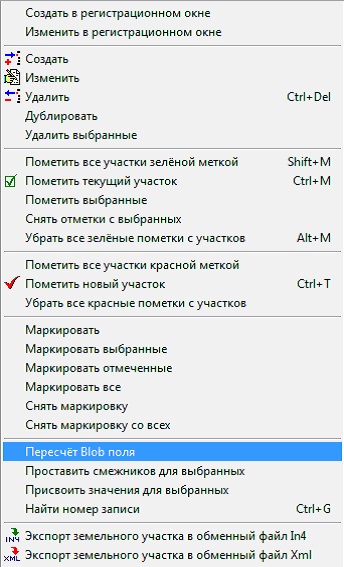

После сохранения изменений для текущего земельного участка, пересчёт Blob-поля выполняется автоматически. При необходимости можно его пересчитать вручную, щёлкнув правой кнопкой на списке участков и выбрав в дополнительном меню позицию „Пересчёт Blob-поля”.
Blob-поле содержит координаты в формате, позволяющее быстро отображать все или отмеченные земельные участки в окне „Карта” и „Камеральные функции”.
После перерасчета Blob-поля, перейдите в окно „Камеральные функции”.
В случаях, когда необходимо выполнить вышеуказанные действия для массива земельных участков, необходимо в окне „Земельные участки” выделить в главном меню „Сервис” и нажать элемент „Присвоить всем отмеченным участкам выбранные значения текущей записи”. Данная функция выполняет присвоение/замену помеченных „птичкой” параметров для всех отмеченных зелёной меткой земельных участков. Параметры присвоения/замены берутся из текущего участка и присваиваются всем отмеченным.
В окне „Присвоить всем отмеченным участкам выбранные значения текущей записи” в закладке „Участок” необходимо выбрать параметр „Проекция”. Параметры „Система координат” и „Параметры системы координат” используются только для формирования обменных файлов.
Чтобы начать процесс присвоения всем отмеченным участкам выбранные значения текущей записи, нажмите на кнопку „Применить” или „Отменить”, чтоб отменить процесс присвоения и закрыть данное окно.
После завершения вышеуказанного процесса, необходимо выполнить пересчёт Blob-полей для всех отмеченных зелёной меткой земельных участков отображённых в списке.

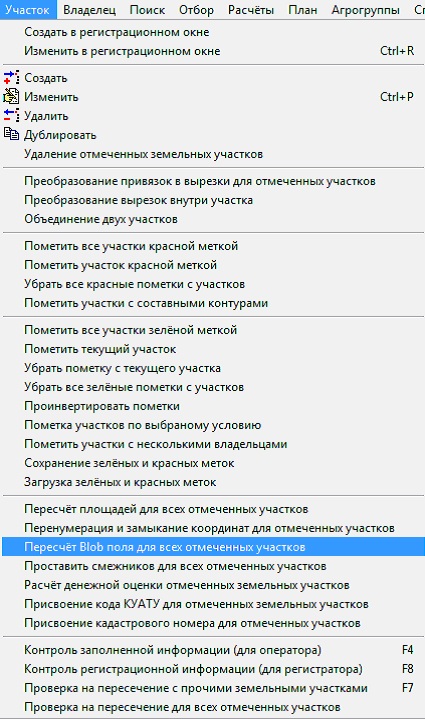

В главном меню „Участок” выделяем и выбираем элемент „Пересчет Blob-поля для всех отмеченных участков”.

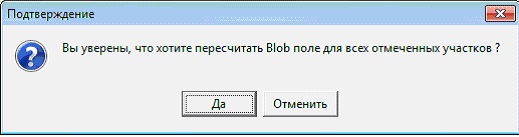

В открывшемся диалоговом окне, нажимаем кнопку „Да”, чтобы начать процесс пересчёта или „Отмена” для отмены пересчёта.
ОКНО „КАМЕРАЛЬНЫЕ ФУНКЦИИ ...”

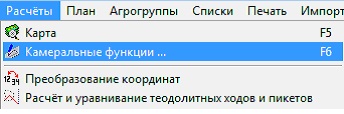

Открыть данное окно можно из главного окна программы в меню „Расчёты”, подменю „Камеральные функции …”, с помощью кнопки на панели или функциональной клавиши F6.

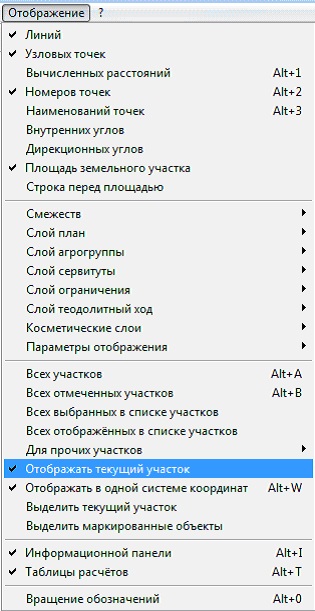

После открытия окна выберите в главном меню „Отображение” и нажмите на элемент „Отображать в одной системе координат” для отображения прочих участков в системе координат текущего земельного участка.
После выбора данного пункта будут отображены все участки в системе координат указанной в параметрах активного земельного участка. Обратите внимание, что участки, в которых система координат не указана, отображаться не будут. Кроме того, в текущем участке проекция должна быть выбрана обязательно.
ОКНО „КАРТА”
Для удобства, отображаем список слоёв справа или слева. Для этого в панели инструментов, возле поля с наименованием слоя, нажимаем на кнопку „Отображение списка слоёв справа/слева”.
Выделяем в списке слой „Земельный участок”. Если такой слой отсутствует – его необходимо создать, для этого нажмите меню „Слой”, подменю „Создать”, „Земельные участки”.

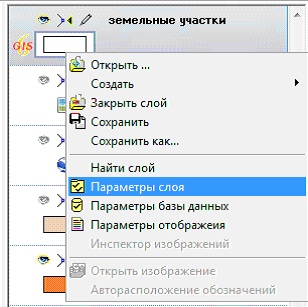

В списке слоев щелкните правой кнопкой мышки по записи „Земельные участки” и выберите элемент „Параметры слоя”.

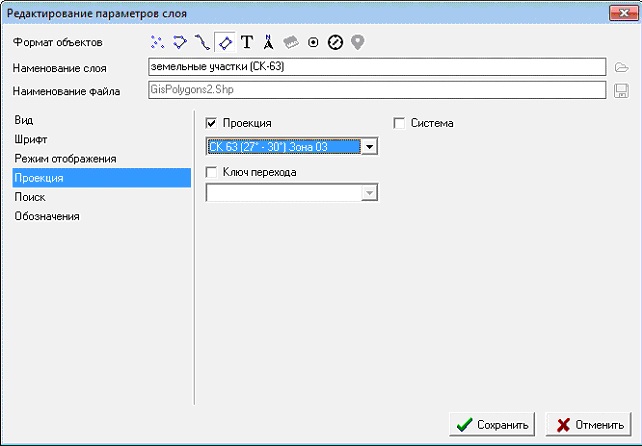

В окне „Редактирование параметров слоя”, перейдите в закладку „Проекция”. В данной закладке установите галочку для параметра „Проекция” и выберите из выпадающего списка запись, соответствующую значению проекции в параметрах земельного участка.
Для сохранения изменений нажмите кнопку „Сохранить” или „Отмена” – для отмены изменений и закрытия окна „Редактирования параметров слоя”.
Теперь данный слой будет отображать только земельные участки с заданной в параметрах проекцией.
При необходимости, вышеописанным способом можно настроить отображение других внутренних слоев в заданной системе координат.
Список внутренних слоев, поддерживающих возможность отображения в одной системе координат:
Обратите внимание, что при сохранении изменённых объектов, координаты будут преобразованы в систему координат указанную в параметрах земельного участка, для которого выполнены изменения.
