ОТКРЫТИЕ НА КАРТЕ ПРИВЯЗАННЫХ РАСТРОВ

Программа ГИС 6 позволяет загружать привязанные (закоординированные) растры. Для этого используется соответствующий слой – «Изображение». Данная возможность упрощает работу с закоординироваными растрами, созданными в других ГИС или САПР программах, таких как: к примеру, семейство AutoDesk, MapInfo и др. Закоординированные растры, чаще всего, идут с дополнительными файлами привязки соответствующего формата или в самом растре может быть зашита привязка.

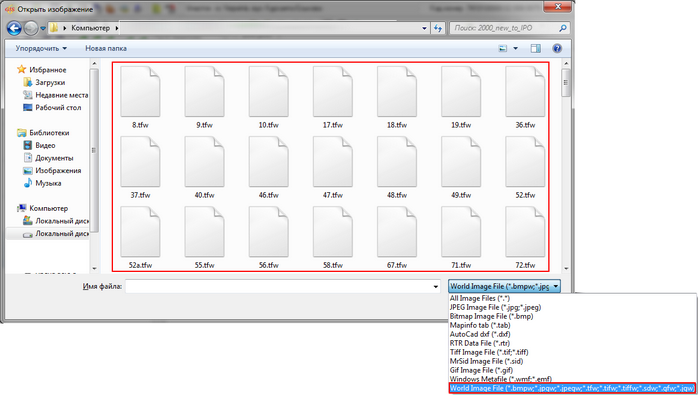

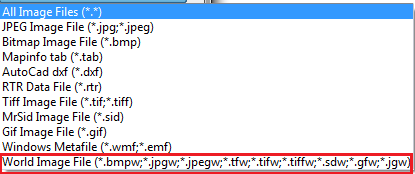

ГИС 6 поддерживает список форматов, которые отображены на рисунке.

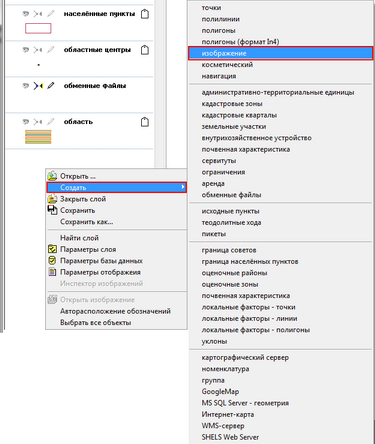

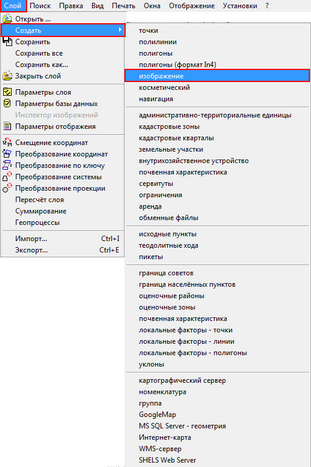

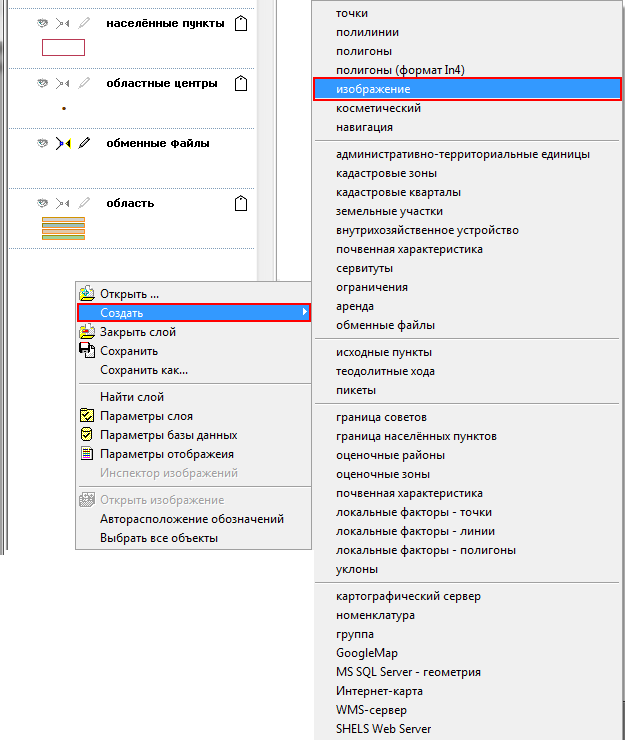

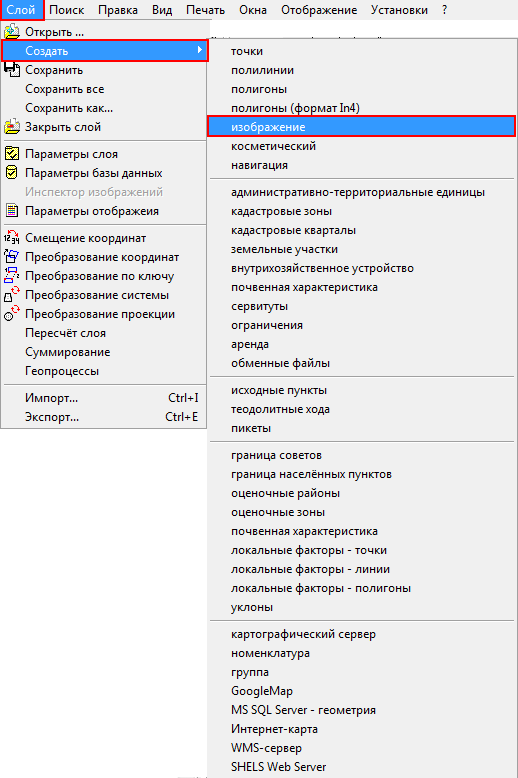

Для загрузки таких растров нужно в окне «Карта» создать слой «Изображение». Для этого необходимо в меню «Слой» -> «Создать» -> «Изображение» или через контекстное меню на панели «Список слоев» нажать правую кнопку мыши и выбрать «Создать» -> «Изображение».

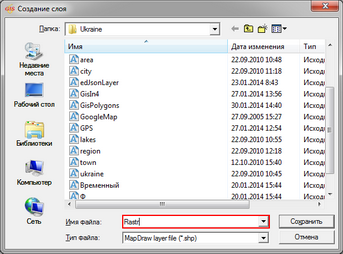

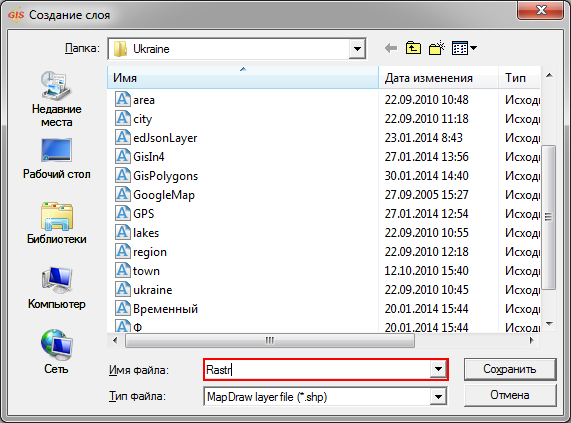

Появится окно запроса «Создание слоя», в котором нужно указать имя файла-слоя (имя, которое отображается в списке слоёв, можно изменить после) и адрес, где будет сохранен слой.

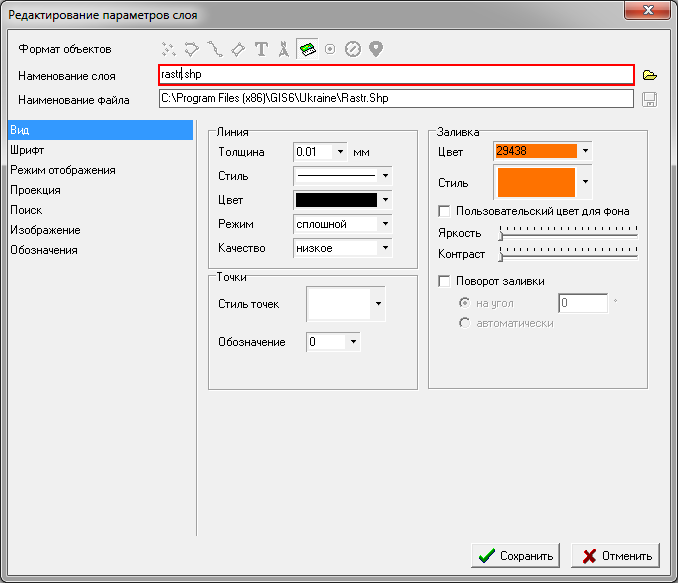

Созданный слой отобразится в списке слоев.

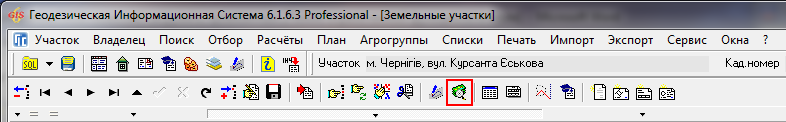

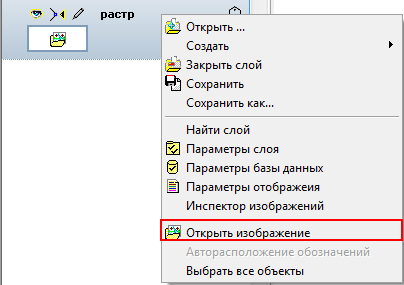

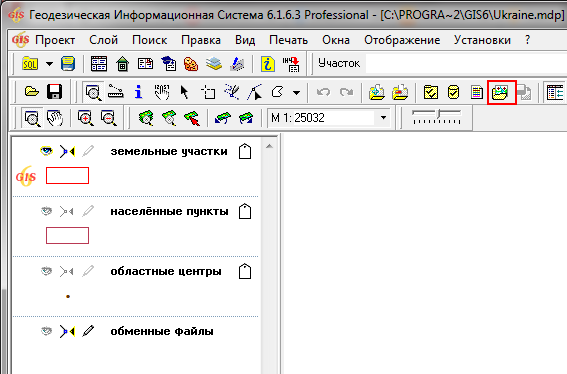

Теперь в этот слой необходимо загрузить имеющиеся закоординированные растры. Для этого в контекстном меню, которое отобразится, если выделить слой, в который нужно загрузить растр, кликнуть правой кнопкой мыши. Выбрать «Открыть изображение» или на панели инструментов кликнуть на кнопке «Открыть изображение».

или

На примере рассмотрим загрузку двух растров разных форматов привязки tab и tfw (файлы MapInfo и TIFF).

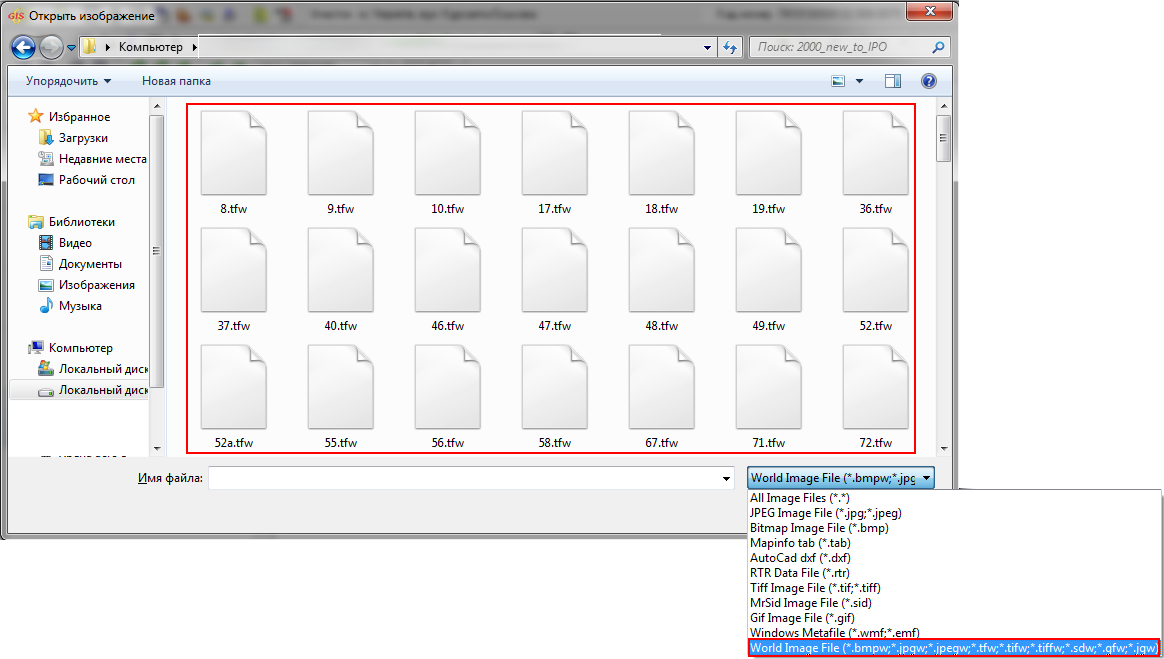

При открытии файла формата TFW программа сразу загрузит его в слой и отобразит на экране в соответствующих координатах.

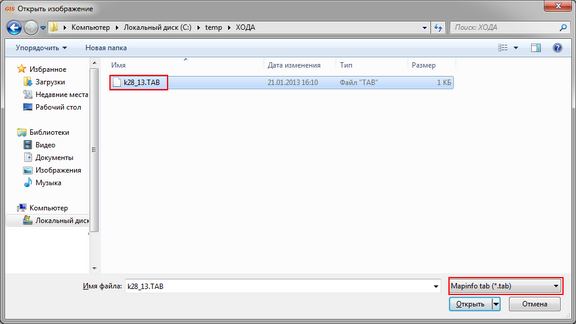

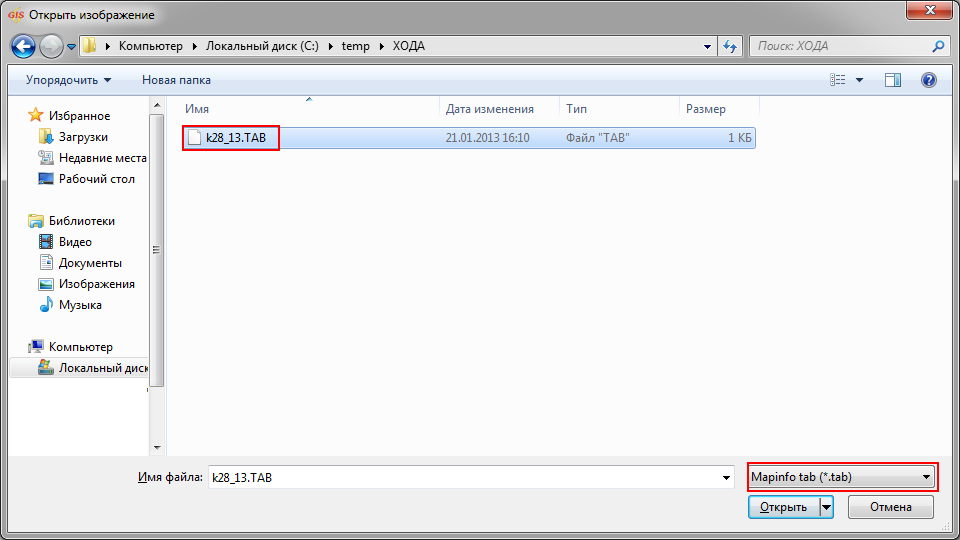

При открытии tab файла в окне импорта программа запросит варианты импорта координат - производить ли замену координат X на Y и Y на X. Если Вы не знаете порядка импорта, то откройте один растр, загрузите его и посмотрите правильно ли отобразится растр. После чего можете загрузить остальные закоординированные растры.

Все открытые растры теперь будут отображаться в своих координатах.
